Keerlus modules

In vele banen komen zowel bij analoog als digitaal uitvoeringen keerlussen voor.
Zo is het in mijn baan niet anders alleen zit deze op een vreemde plaats.
Bij een drie rail systeem heb je bij gebruik van een keerlus geen elektrische aanpassingen nodig om kortsluiting te voorkomen.
Dit is bij een twee rail systeem anders. Hier ontstaat een elektrische sluiting bij het maken van een keerlus.
Indien je het banenplan bestudeerd zie je dat er op verschillende plaatsen in het station emplacement sluitingen ontstaan, doordat de twee op elkaar aansluitende spoorstaven een andere polariteit hebben.
We noemen dit "het keerlus" probleem.
Bedenk hierbij wel dat blok 28 en 29 in BEIDE richtingen bereden kan worden.
Door nu het hele station emplacement op dezelfde manier aan te sluiten, dus alle linker en rechter rail staven van dezelfde polariteit voorzien, heb je nog maar op twee plaatsen het "keerlus" probleem.

Deze vindt je bij de de overgang komend van blok 34 naar de wisselstraat en vanuit de wisselstraat (bij wissel 38) naar blok 35.

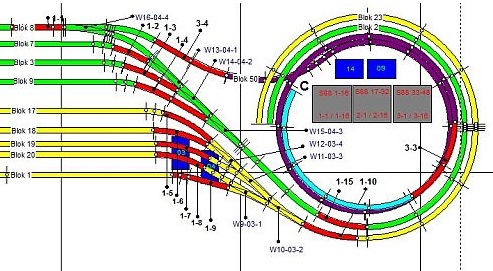

Daarom zie ook verschillende kleuren in de rails aangegeven. Het blauwe deel (zowel de lichte als de donkere) heeft een zelfde vaste polariteit, in het paarse en groen/bruine deel is de polariteit tegen gesteld.



Bij de keerlus problematiek is het de kunst om op het juiste moment de polariteit van het bereden (of inrijdende) blok zodanig te wijzigen, dat er geen sluiting kan ontstaan.
Gezien het blauwe deel een vaste polariteit heeft moeten de delen die aangegeven zijn in paars en groen/bruin "omgepoold" worden.


Dit ompolen kan op verschillende manieren. Ik heb het probleem opgelost met de keerlusmodule van Etecmo.
Door tussen de hoofdlijn van de booster en de rail die omgepoold moet worden deze module op te nemen, wordt automatisch het aangesloten baanvak omgepoold.
Op het moment dat de scheiding tussen deze baanvakken wordt overschreden "ziet" de module of de secties tegen gesteld staan in polariteit. Is dit het geval dan zal deze onmiddellijk de polariteit wisselen en kan de trein ongestoord door rijden.
Een principe dat veel wordt toegepast staat bekend als "kortsluitstroom detectie" maar deze module controleert of er een plotselinge toename is van stroom.
Deze plotseling stroom toename kan op een kortsluiting maar ook op een andere overbelasting duiden.
In feite wordt de stroom binnen bepaalde grenzen "bewaakt" en zal er nooit een kortsluitstroom optreden.
Een andere eigenschap van deze module is dat indien er een langdurige overbelasting wordt gedetecteerd (dus er wordt een hogere stroom dan normaal gedetecteerd), schakelt deze de spanning naar het baanvak uit.
Gedurende de tijd van overbelasting controleert de module constant of de opgenomen stroom weer binnen de ingestelde grenzen zit.
Is dit het geval, dan is er geen "overbelasting" meer en schakelt de module het beveiligde baanvak weer in.
Voor beide secties (groen/bruine en paarse) is er een dergelijke module geplaatst.

Bij het gebruik van de geplande draaischijf wordt ook een dergelijke module toegepast.
